有各種類型的墊圈，結構的主要材料分為三類：非金屬墊圈，半金屬墊圈和金屬墊圈。

1、非金屬墊片

非金屬墊片柔軟、耐腐蝕、價格便宜，但耐溫、耐壓性能差。主要用于中、低壓容器或管道在常溫、中溫下的法蘭密封。非金屬墊片包括橡膠墊、石棉墊、石棉橡膠墊、柔性石墨墊和聚四氟乙烯墊

（1）.橡膠板。制造橡膠墊的主要材料是天然橡膠、腈橡膠、氯丁橡膠等。此外，氟橡膠等特殊橡膠也有應用。橡膠由于其組織致密、質地柔軟、彈性好、容易切割成各種形狀、價格低廉、容易購買等優點，被廣泛應用于容器和管道中。但不耐高壓，易溶于礦物油，不耐腐蝕。高溫下容易老化，失去反彈能力。

(2)石棉。石棉材料有兩種：溫石棉和藍石棉。溫石棉具有良好的耐熱性、耐堿性、較高的拉伸強度和較差的耐酸性。大多數石棉橡膠板都是用它生產的，藍石棉不僅耐熱性好，而且耐酸性好，因此主要用于制造耐酸石棉橡膠板。石棉板正常使用溫度低于550度。大直徑低壓容器可采用石棉帶或石棉繩。當使用石棉繩時，通常用硅酸鈉浸漬。這種墊片還可用于酸、堿、溶劑等介質中。

3.石棉橡膠片。石棉橡膠片用石棉、橡膠和填料壓實。一般石棉纖維占60%和85%。主要有高壓石棉橡膠板、中、低壓石棉橡膠板和耐油石棉橡膠板，根據它們的比例、工藝、性能和用途，主要有高壓石棉橡膠板、中低壓石棉橡膠板和耐油石棉橡膠板。石棉橡膠片材具有合適的強度、彈性、柔韌性、耐熱性等性能。墊片制作方便、價格低廉，在化工企業尤其是中小型化工企業中得到了廣泛的應用。

4.柔性石墨。柔性石墨是一種新型的密封材料，具有良好的回彈性，柔軟性和耐溫性，在化工企業中得到了迅速的推廣和應用。

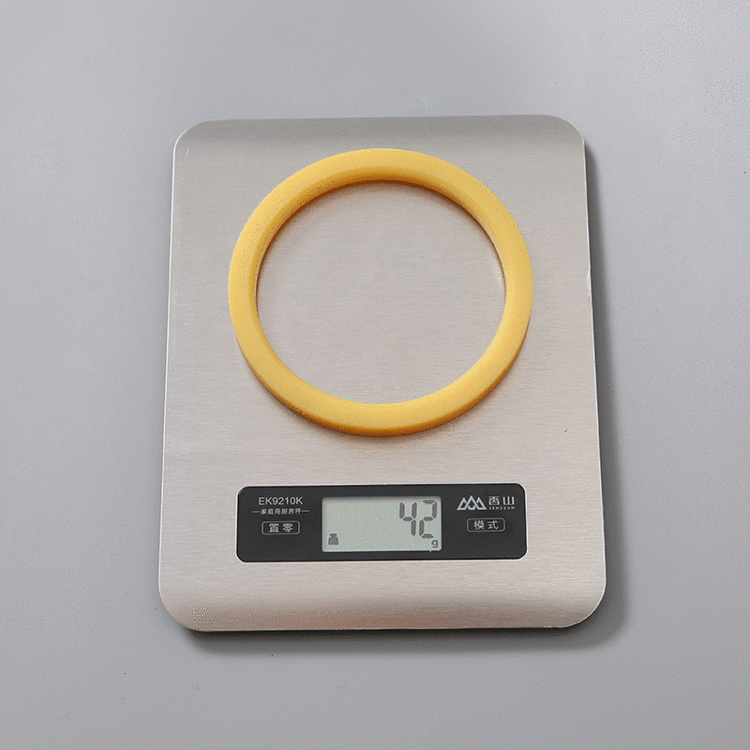

聚四氟乙烯（PTFE）。聚四氟乙烯（PTFE）因其在耐化學性、耐熱性、耐寒性和耐油性等方面的優良性而被譽為“塑料”。它不易老化，不燃燒，幾乎沒有吸水性。其結構緊湊，無極性分子結構，作為墊片，接觸面可以光滑，不粘在金屬法蘭上。除能被熔融堿金屬和含氟氣體腐蝕外，還能抵抗各種酸、堿、鹽、脂溶液介質的腐蝕。聚四氟乙烯墊片包括純聚四氟乙烯、填充聚四氟乙烯或膨脹聚四氟乙烯。

二、半金屬墊圈（又稱金屬?gòu)?fù)合墊圈）

非金屬材料具有柔軟性好、壓縮性好、螺栓載荷低等優點，但其主要缺點是強度低、回彈差，不適合高溫高壓場合，因此粘結金屬材料的強度較高。該墊片具有良好的回彈性能和耐高溫性能，是一種將兩種結構相結合的墊片，即半金屬墊片。半金屬墊片是通過將非金屬材料包裹在不同材料的薄金屬片中而形成的。金屬材料在外層，耐高溫，非金屬材料在內層，使墊片具有良好的彈性和回彈性能。該組合后的墊片能滿足高溫高壓的要求。半金屬墊片主要包括金屬涂層墊片、金屬纏繞墊片、金屬波紋復合墊片、金屬齒復合墊片等。伊馮古

金屬墊。墊片由非金屬芯材制成，墊片厚度為0.25~0.5mm。根據涂層的狀態，可分為全涂層、半涂層、波狀涂層、雙包層等.根據材料的彈塑性、耐熱性和耐蝕性選擇板材.主要有銅、鍍鋅鐵、不銹鋼、鈦、蒙乃爾合金等。常用的是銅、鍍鋅鐵和不銹鋼。作為一種金屬墊芯材料，耐熱性是主要的評價指標。一般采用石棉板或橡膠石棉板，耐高溫碳纖維或陶瓷纖維及柔性石墨板等。金屬墊的另一個特點是它可以制成各種形狀的墊圈。它可以滿足各種換熱器管和非圓形壓力容器密封的需要，而其他復合墊片則不能。

（2）金屬纏繞墊片。金屬纏繞墊片是將金屬波紋薄帶與石棉或柔性石墨等非金屬帶交替纏繞成螺旋形，并在金屬帶的始端和末端點焊而成。國外也叫螺旋墊片。一種

三.金屬墊片

在高溫高壓、負荷循環頻繁等惡劣的工作條件下，各種金屬材料仍然是密封墊圈的材料。常用材料有銅、鋁、低碳鋼、不銹鋼、鉻鎳合金鋼、鈦、莫內爾合金等。等等。為了減少螺栓載荷和保證結構緊湊，除了金屬襯墊的窄寬外，還選用各種具有導線接觸特性的環形墊層結構。金屬墊片的截面形狀為扁平、波形、齒形、八角形、透鏡形狀等。

1.扁平金屬墊圈。扁平金屬墊片使用時分寬墊片和窄墊片。寬墊片由于預緊力大，容易引起螺栓和法蘭變形。當壓力超過10 MPa時，很少在光滑法蘭上使用。窄墊片易于預緊，可用于6.3~10 MPa壓力管道。

2.波形金屬墊片。波紋金屬墊片的金屬板厚度為0。25米8毫米墊片的厚度一般為波長的40%到50%。適用于光滑致密的管道上使用。

3.齒形金屬墊。牙齒頂部約15mm，和牙根角均為90°。密封性能優于平墊圈，并且壓力也小于平墊圈。
